Делаем садовые измельчители веток, стеблей и травы своими руками: чертежи, устройство, этапы монтажа

Наиболее часто изготавливается дисковый вариант на основе пил. Необходимо приобрести полтора десятка полотен из твёрдой стали с насадками для зубьев. Технология самостоятельного изготовления:

• подобрать или изготовить набор шайб-прокладок из стали для распределения дисков по валу. Стандартный промежуток между пилами не должен быть больше и не меньше сантиметра.
• насадить диски с шайбами на выточенный вал, располагая зубья со смещением или хаотично, что позволит продлить срок эксплуатации конструкции;
• сварить из уголков и швеллеров надёжную раму, после чего в нижней части установить фундаментное основание под установку электродвигателя;
• организовать на поперечных конструкциях постаменты для установки шарикоподшипников с закрепленным рабочим валом;
• обустроить рабочий прочный бункер для измельчения с надёжными стенками и опорной пластиной или пассивным ножом;
• организовать раструб на подачу ветвей, необходимый для направления материала в измельчитель и защиты рук от получения травм.

В процессе обрезки садовых насаждений, не рекомендуется смешивать ветви и другой древесный мусор. При отдельном измельчении получаются вполне приличные дрова, и осуществляется переработка в щепу для домашней коптильни. Допускается изготавливать измельчитель на основе бензопилы, но создание такого варианта конструкции является достаточно трудоёмким.

Как ухаживать за домашней дробилкой

Если вам удалось сделать измельчитель, то самое сложное позади. Об уходе и чистке дробилки своими руками не беспокойтесь – это проще простого.

Главное правило эксплуатации приборов, контактирующих с пищевыми продуктами, – чистота агрегатов. После каждого измельчения тщательно промывайте поверхность устройства, очищайте и просушивайте даже в труднодоступных местах – это основные очаги скопления бактерий и плесени, которые не только приводят к скорой порче сока, но и опасны для здоровья человека.

Важно! Перед тем, как приступать к мытью, обесточьте дробилку!

Органы управления:

• изделие снабжено 4-х контактным выключателем. В положении «выключено» изделие полностью обесточено. Это поможет защититься от удара током в мокрую погоду.
• Предохранитель теперь выведен на корпус. Для его замены теперь требуется несколько секунд в отличие от других производителей, у которых нужно вскрывать моторный отсек, чтобы заменить предохранитель.
• Изделие снабжено качественным электрошнуром, закрепленным в корпус литьевой втулкой. Провод не перетрется и не поразит вас электротоком.
• И теперь самое главное: регулятор и плата регулировки оборотов: плата полностью защищена от пыли, что обеспечит её долгую и надежную работу. А также снабжена большим радиатором.

изначально мы видим, что здесь остановлено защитное кольцо из стали толщиной 2,5 мм и комплектация по-умолчанию установлено для зерна:

• крышка
• сито зерновое с диметром отверстий 5 мм
• каленый нож

Только это изделие (из ассортимента «Фермер») можно комплектовать более мелкими ситами:

• самое мелкое сито идёт с отверстием 2 мм (здесь получается практически мука)
• чуть крупнее 3 мм
• также можно установить сито на 4 мм
• самое стандартное сито в комплектации — это 5 мм
• и самое крупное для кур — это 6 мм

Также в рабочей камере вы видите задвижку для регулировки подачи зерна. Изначально, когда запускается изделия, задвижка должна быть закрыта, затем, по мере разгона двигателя, вам нужно будет её открыть.

Для измельчения корнеплодов, сена, соломы, травы в универсальном измельчителе «Оптимус» ДКУ-05 необходимо:

• снять нож для зерна
• убрать задвижку
• вытащить лоток
• установить нож для корнеплодов

Безопасность продумана до мелочей

• Конструкция бункера и крышки-ограничителя с отверстием не позволяет руке попасть под нож в рабочей области измельчителя — это многократный плюс от всех фермеров, которым не нужно выключать агрегат, чтобы протолкнуть, например, застрявшую ботву
• Электробезопасность: провод на корпусе измельчителя закреплен литьевой втулкой, т.е. неподвижен. Он не провалится внутрь измельчителя в блок с мотором или того хуже — к ножам
• Регулятор оборотов (корнеплоды-зерно) тоже закреплен на корпусе, а плата сделана с защитой от пыли и воды, что особенно оценят те, кто знает сколько муки летит на внутренние детали измельчителя и какой конденсат может быть на измельчителе с раннего утра.

Как использовать измельченную биомассу в качестве удобрения

В качестве биомассы для удобрений используется измельченная масса картона, кухонные отходы и растительный мусор. Это прекрасная альтернатива покупным удобрениям

Очень важно правильно подготовить биомассу к применению на приусадебных и садово-огородных участках в качестве высокоэффективных подкормок. С этой целью используются специальные компостеры или стандартные компостные кучи

На самый низ компостной кучи закладывается масса, представленная измельченными толстыми побегами многолетних растений. Сверху такой слой накрывается небольшим количеством уже зрелого компоста или плодородной почвы. Затем послойно засыпаются измельченные отходы растительного происхождения. Необходимо пересыпать каждый слой двухсантиметровым слоем садового грунта с доломитом или мелом из расчета пары килограмм на каждый кубический метр компостируемой массы.

В результате естественных процессов, происходящих внутри компостируемой массы, образуется ценное удобрение, которое может применяться практически в неограниченных количествах для улучшения качественных характеристик грунта на приусадебной территории или подкормки выращиваемых садово-огородных растений. Компост допускается вносить в грунт на протяжении всего периода вегетации, но оптимальный эффект удаётся получить при внесении весной и в осенний период.

Описание устройства и его функций

Дробилка – это аппарат с ручным или электрическим приводом.

Состоит из желоба для подачи сырья, камеры с теркой, диском, ножами или барабаном для измельчения и приспособления для отвода порезанных плодов в подготовленную емкость.

Для бытового использования встречаются модели до 10 тыс. руб., а для обеспечения промышленных масштабов за такую дробилку потребуется отдать свыше 30 тыс. руб.

Варианты конструкций

Для переработки яблок с мягкой структурой применяются быстроходные ножевые барабанные устройства. Измельчение производится за счет взаимодействия прижимных колодок с несколькими рядами разной толщины ножами-гребенками.

Твердые плоды измельчаются более эффективно молотковыми установками. В основе – вал с молоточками, которые дробят сырье в результате своего движения. Расположение ротора бывает горизонтальным или вертикальным.

Как правило, профессиональные и полупрофессиональные машины оборудуются для фильтрации специальным сменным ситом.

Рабочая часть агрегата:

для этого её нужно отсоединить от бункера выхода сырья.

• Загрузочное отверстие: оно очень большое, даже огромное! Сюда можно засыпать траву, корнеплоды и даже измельчать ветки. Ваши руки никогда не пострадают, потому что специальная форма не дает проникнуть пальцам в рабочую область.
• В изделии установлен коллекторный электродвигатель мощностью 750 Ватт, который защищен двумя предохранителями. Это плавкий предохранитель и термопредохранитель, который установлен непосредственно на корпусе электродвигателя. При нагреве до критической температуры электродвигатель остановится и до полного остывания вы не сможете его включить, затем он будет работать в обычном режиме.
• На двигателе установлены увеличенные электрощетки, которые расчитаны на весь срок службы изделия.

Подводим итоги

Для облегчения переработки яблок дробилка является наилучшим решением.

С ее помощью сокращаются затраты трудовых ресурсов, повышается производительность, снижается количество отходов.

Пару лет назад из подручных средств мной был изготовлен измельчитель для яблок. Он не во всем меня устраивал, и прежде всего из-за применённых материалов. И вот этим летом был сделан новый.

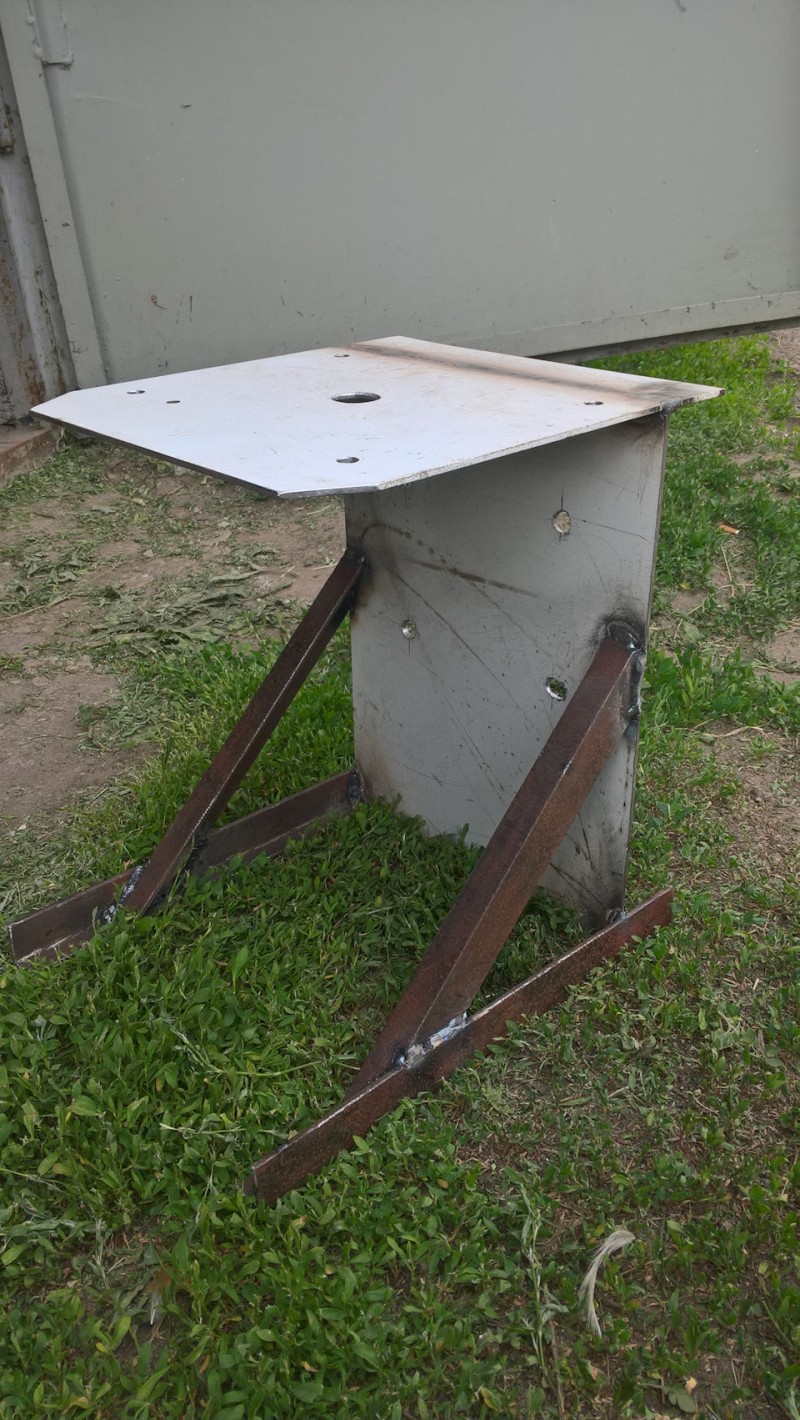

Первым делом изготовил раму.

Двигатель оставил от старого измельчителя.

В качестве сальника, чтобы сок не протекал внутрь двигателя,применил прокладку из листовой резины.

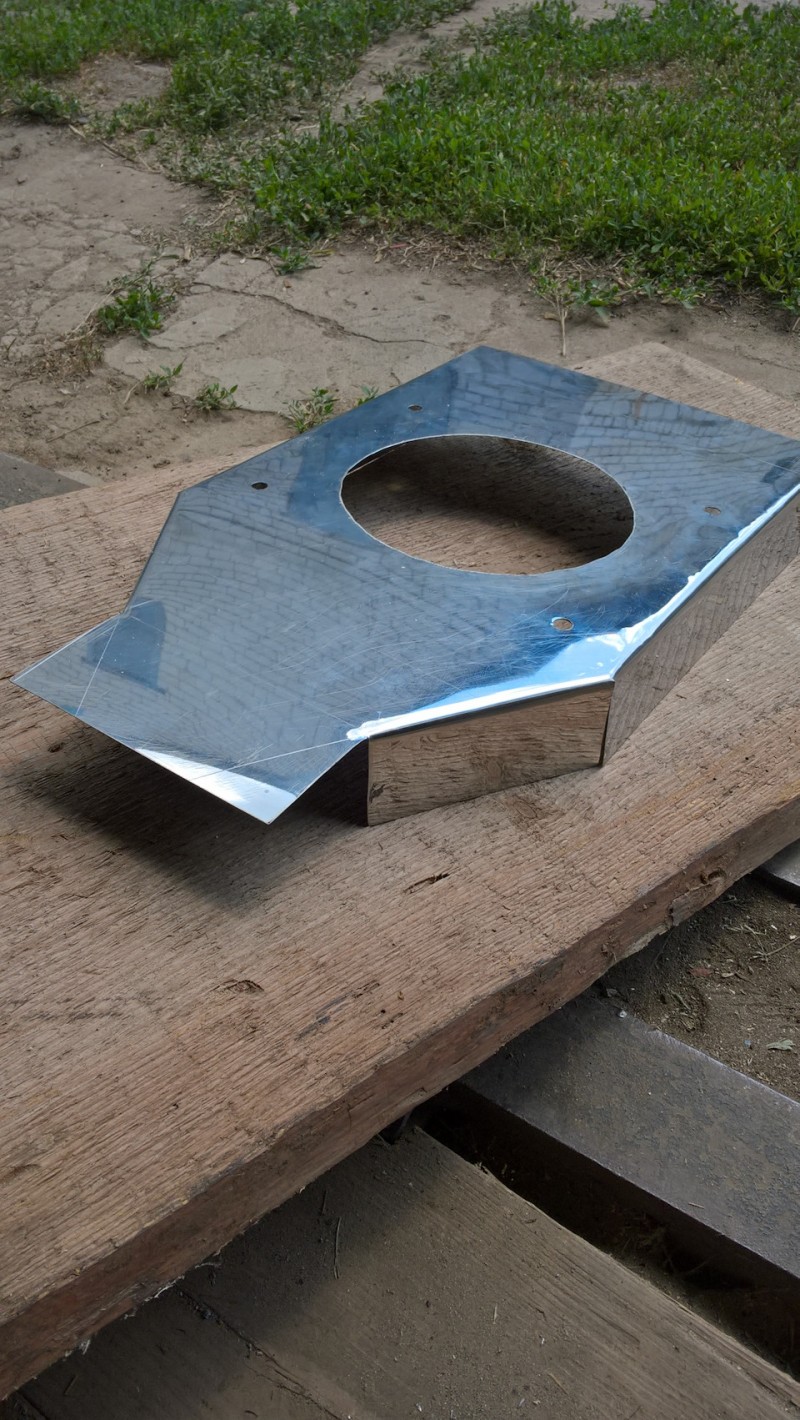

Листовая нержавейка «на отрез» тот ещё дефицит. Купил двапритопочных листа для печей и каминов. Из них изготовил дверазъёмные детали тёрки.

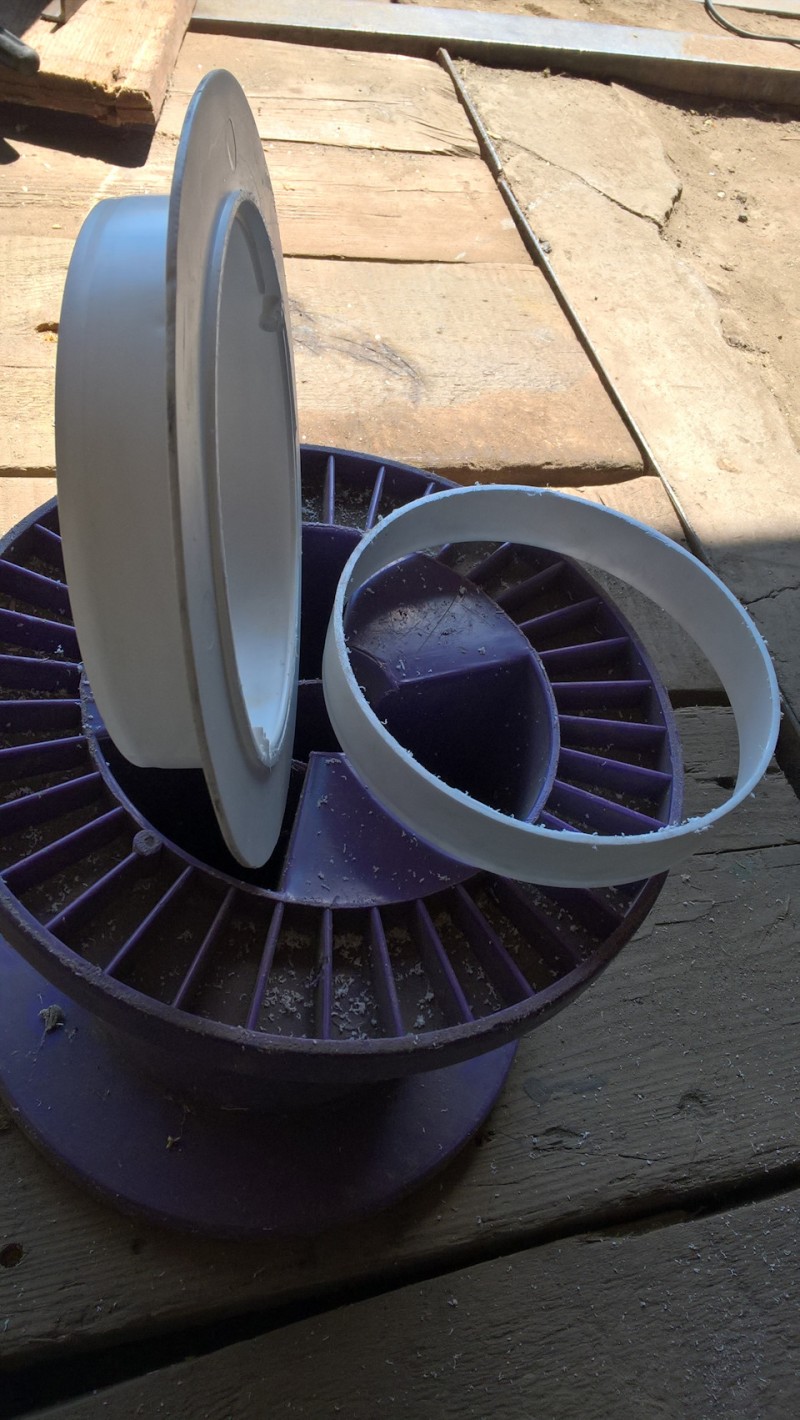

Припой для пайки нижней части использовал безсвинцовыйоловянно-медный. Тоже дефицит. Нашёл в Леруа-Мерлен. Там женашёл и детали для бункера. 500 мм пластиковой вентиляционнойтрубы и два клапана, из которых удалил «хлопушки». Таз дляраструба (увидите в ролике) купил в хозтоварах. Режущий дискприменил прежний, от белорусской соковыжималки-шинковки,добавив ему переходник крепления на вал и лопасти.

Добавил пару лайфхаков.

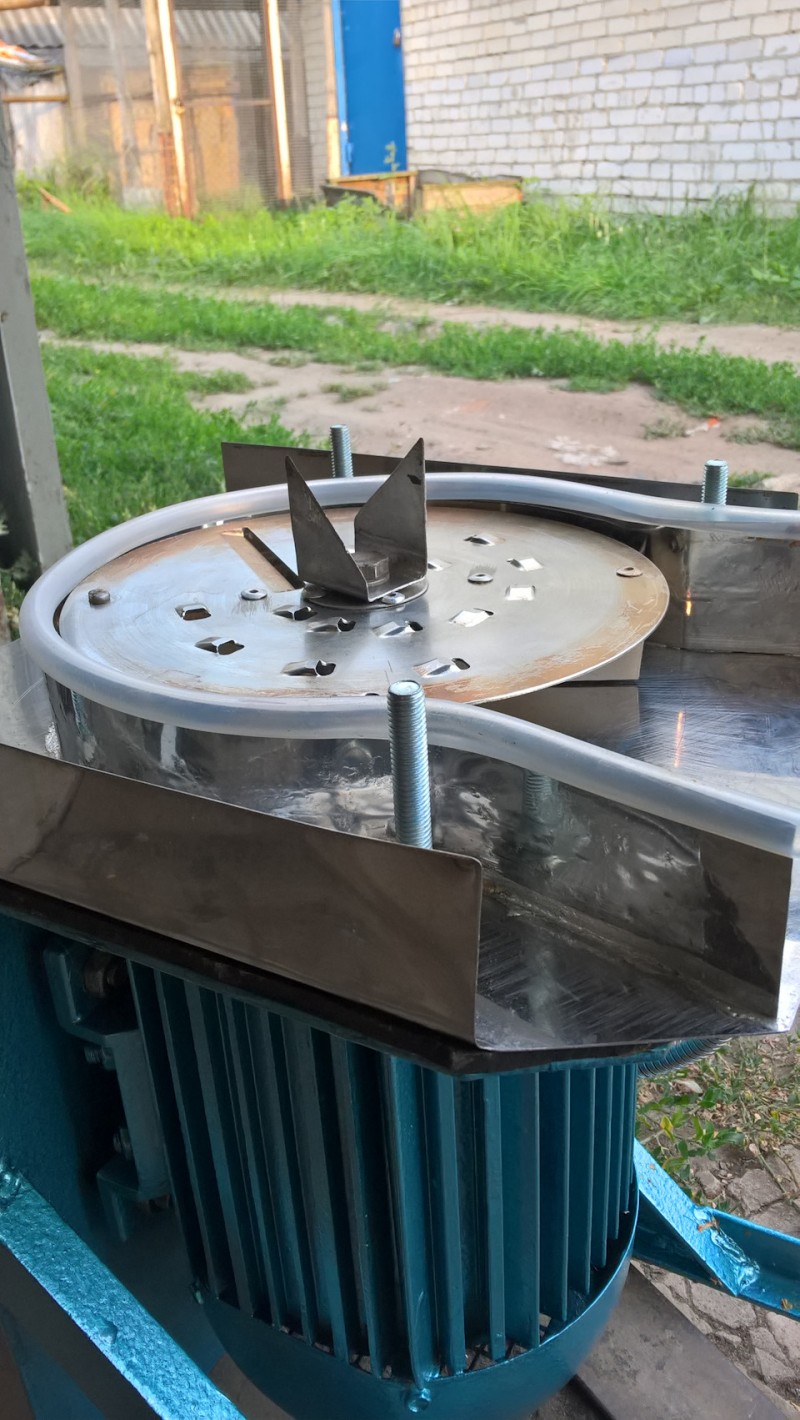

Вертикальный нож на режущий диск. Для лучшего измельчения.

И резиновый диск-отражатель на вал двигателя. Он вращаетсявместе с валом и не даст проникнуть жидкости внутрь двигателя,когда отверстие в прокладке протрётся.
