Как сделать хороший самогонный аппарат своими руками с минимальными затратами

Основные элементы конструкции

Цель создания и применения этого аппарата предельно ясна — получение алкогольного напитка с содержанием этилового спирта не менее 60−70%, который в народе еще называют «самогон».

Изготавливают его по-разному и качество самодельного алкоголя тоже бывает различным. Часто в конечном продукте присутствуют примеси, опасные для человека, портящие вкус и придающие неприятный запах. Но это бывает лишь в тех случаях, когда такое производство затевается ради массовой продажи, что, кстати, неправомерно и карается законом. Человек, который производит напиток для себя, должен учесть все особенности сборки и работы механизма. Только в этом случае алкоголь будет качественным и пригодным к употреблению.

Аппарат для получения самогона по своему устройству очень похож на лабораторный дистиллятор, поэтому человек, задумавший делать подобную установку самостоятельно, должен обладать минимальными знаниями по химии и физике. Принцип действия самогонного аппарата — активное испарение спирта при температуре 55−60 ºС. Интенсивность образования такого «спиртового» пара растет с повышением температуры.

Чтобы изготовить такой аппарат своими руками, нужно перво-наперво изучить его основные части, а также найти схему или подробный чертеж подобной установки. Такой прибор состоит из:

• перегонного куба, в котором исходное вещество, то есть брага нагревается до необходимой температуры;
• змеевика в виде спиральной медной или стеклянной трубки, по которой движется пар и разделяется на фракции;
• холодильника, который представляет собой емкость с холодной водой для охлаждения змеевика. Такой резервуар может быть проточным и накопительным;
• сухопарника, который улавливает сивушные масла и остатки браги;
• приемочной емкости, куда стекает охлажденный готовый продукт — самогон;
• дополнительных соединительных элементов.

Конечно, в покупном варианте все составные части изготовлены фабрично и не нуждаются в подгонке. При сборке аппарата для самогоноварения своими руками часто приходиться импровизировать и делать необходимые запчасти из подручных материалов. Это не всегда удобно, но значительно экономит средства.

Самогонный аппарат своими руками

А теперь рассмотрим каждый элемент устройства в отдельности. Разберёмся как можно изготовить его в домашних условиях. И как в итоге соединить все подготовленные элементы дистиллятора в единый аппарат.

Куб для перегонки

Один из основных составляющих аппарата, в нём кипит брага. Для того чтобы ёмкость была удобной для применения желательно выбирать тару с широким горлом. В этом случае будет удобно не только заливать брагу, но и мыть ёмкость после завершения процесса.

Самый лучший материал для это ёмкости — нержавейка. Она не вступает в реакцию со спиртом и не выделяет в самого ненужных компонентов. Алюминиевые баки, распространённые в недалёком прошлом, ненадёжны и дают ненужную реакцию.

Объем тары зависит от масштабов производства самогона

Важно учитывать, что заполнять куб полностью не нужно, не менее 20% объёма должно оставаться пустым. Примерно из 30 литров браги получается чуть меньше 3 литров самогона исходя из этого расчёта нужно выбирать размеры куба

Для того чтобы собрать самогонный аппарат своими руками используют молочные бидоны, эмалированные кастрюли или скороварки. Скороварка хороша тем, что позволяет хорошо герметизировать процесс, но имеет малый объем. Кастрюля требует дополнительно герметично закрыть крышку. Обычно для этого снимают ручку последней и в неё пропускают и закрепляют шланг для пара. Края прикрепляют струбциной и место соединения промазывают тестом средней густоты, последнее при нагреве твердеет и хорошо герметизирует.

Молочный бидон станет лучшим решением, так как позволяет плотно закупорить ёмкость. Главное, заменить резиновую прокладку на силиконовую, чтобы исключить выделение в алкоголь вредных веществ. Для этого отлично подходит аквариумный герметик. Нужно снять старую прокладку и нанести последний в несколько слоёв, обычно, 2–3 достаточно. После высыхания нужно закрыть горловину бидона целлофаном и закрыть крышку, чтобы силикон принял нужную форму уплотнителя.

В крышке делается отверстие для соединения с остальными элементами конструкции. Диаметр отверстия зависит от размеров змеевика. Переходники для соединения покупают в сантехнических магазинах.

Змеевик и охладитель

Ещё одна важная часть аппарата, которая охлаждает пары спирта и способствует его конденсации. Состоит из змеевика и резервуара для охлаждения. Первый требует большего внимания, он должен быть безопасным и не состоять из материалов, вступающих в реакцию со спиртом, выдерживать повышенные температуры и обладать высокой степенью теплопроводности. Лучший вариант для змеевика — медная трубка. Но она требует чистки после каждого процесса дистилляции.

Слишком длинная трубка снижает скорость перегонки. Идеальный вариант около 2 метров. Внутренний диаметр, по рекомендациям профессионалов, не должен превышать 12 мм. Толщина стенок, для достижения лучшего результата 0,9–1,1 мм. Чтобы сделать змеевик самостоятельно, необходимо подобрать подходящую медную трубку и наполнить её песком. Последнее требуется для того, чтобы материал не сплющился в момент скручивания и сохранил форму. Затем трубку наматывают на цилиндрический предмет подходящего диаметра с расстоянием между витками 12 мм. Затем высыпают песок и промывают внутреннюю поверхность.

Змеевик помещается в корпус охладителя, который также представляет собой цилиндр со впаянными трубками для притока и оттока холодной воды. Именно проточный охладитель считается оптимальным вариантом. Сверху и снизу цилиндра устанавливаются заглушки и все имеющиеся швы, и соединения закрепляются герметиком.

Соединительные трубы

Чтобы собрать самогонный аппарат своими руками воедино и окончательно подготовить конструкцию к использованию необходимы дополнительные трубки. Зачем использовать съёмные трубы, если можно сварить конструкцию с помощью сварки? Последнее сделает аппарат монолитным, что, в свою очередь, значительно усложнить уход за дистиллятором.

Лучший выбор в этой ситуации — силиконовые шланги, они выдерживают достаточное давление, высокие температуры и не вступают в реакцию со спиртом

Важно покупая продукт не спутать силикон с ПВХ, последний испортит напиток и насытит алкоголь вредными веществами

Как видно самостоятельно изготовить аппарат для получения самогона не так сложно, как кажется, на первый взгляд. Главное, соблюсти основные рекомендации по выбору материалов для изготовления конструкции и тщательно проклеить герметиком все соединительные швы и выходы штуцеров. При желании можно дополнить конструкцию сухопарником и термометром.

Из чего состоит самогонный аппарат?

Сперва кратко опишем основные элементы, которые содержит любая схема самогонного аппарата, оснащенная холодильником (наличие этого элемента существенно ускоряет процесс, поэтому рекомендуем даже не рассматривать чертежи устройств без принудительного охлаждения) после чего расскажем, как их можно сделать самому, и как добиться максимальных КПД и долговечности.

Итак, основные элементы конструкции следующие:

• Перегонный куб.
• Термометр.
• Сухопарник.
• Холодильник.
• Соединительные элементы.

Перегонный куб

Именно здесь будет происходить нагревание браги. Вследствие термического и химического воздействия этот элемент подвергается угрозе разрушения, что диктует особые требования к материалам.

Например, перегонный куб из алюминия использовать нельзя – такая конструкция будет крайне недолговечной (в наше время алюминий не рекомендован к использованию даже в качестве материала кастрюль из-за оксидной пленки, которая может попасть в организм).

Отличным вариантом является использование медных кубов, но стоимость меди высока, поэтому ее применение целесообразно только в случае, если емкость уже имеется. Если же нет – посмотрите в сторону эмалированной посуды, которая не вступает в реакцию с кислотами и спиртами. Хорошая эмаль выдержит порядка четырех лет спокойной работы, и около 2х лет работы «на износ».

Неплохим вариантом может стать и куб из нержавейки, но потребуйте у продавца документы, поскольку зачастую мошенники под видом нержавеющей стали продают оцинкованную, которая не отличается такой устойчивостью к химическому воздействию.

Различаются перегонные кубы и по габаритам. Размеры емкости можно выбрать, примерно прикинув объем необходимого к получению продукта.

Как правило, для изготовления самодельного домашнего самогонного аппарата выбирают емкость объемом от 25 до 35 литров.

Для примерной оценки – 30 литровая емкость позволяет получить за одну перегонку порядка 2.5 литров чистого спирта.

Соединительные элементы

Абсолютно любая схема самогонного аппарата содержит трубки – те элементы, по которым будут идти газ и жидкость. От правильного выбора материалов трубок зависит не только удобство производства алкоголя, но и безопасность употребления готового продукта.

Приводим несколько простых правил, которые позволят вам произвести химически чистый, безопасный для употребления продукт.

Оптимальным вариантом станет использование трубок, изготовленных из нержавеющей стали – этот материал обеспечит полное отсутствие вредных примесей, кроме того именно нержавейка обеспечит необходимую долговечность.

При покупке материалов для производства аппарата для самогоноварения рекомендуем озаботиться приобретением штуцеров и фитингов, которые позволят использовать трубки различного диаметра поперечного сечения. А для герметизации этих элементов конструкции лучше всего подойдет самое обычное тесто, которое гарантированно не окажет влияние на качество получаемого дистиллята.

Вопросу герметизации соединений рекомендуем уделить особенное внимание – ведь в случае, если какие-то из них окажутся негерметичными, вы рискуете не только увеличить шанс возникновения пожара, но и существенно снизить КПД всего агрегата

Что такое сухопарник?

Самогонный аппарат с сухопарником предполагает чуть большее количество трудозатрат на производство, но при этом обеспечит существенно более высокое качество продукта.

Сухопарник является именно тем элементом, который обеспечит удерживание сивушных элементов. Строго говоря, его использование не является обязательным, и многих пугает сам факт наличия лишнего элемента в принципиальной схеме устройства.

Пугаться не стоит – для его внедрения в конструкцию от вас потребуется лишь найти емкость, объем которой в 10 раз меньше объема перегонного куба и крышку для этой емкости.

Далее в крышке необходимо сделать два отверстия, в которые через штуцера подвести шланги. И эти несколько простейших шагов позволят вам получить гораздо более чистый продукт. Согласитесь, игра стоит свеч!

Как нагревается самогонный аппарат?

Вариантов нагрева самогонного аппарата на самом деле много. Хотя, на первый взгляд, их не больше двух. Самые основные – газ, электроплита. У каждого из способов есть свои преимущества и недостатки. При выборе нужно учитывать характеристики нагревательного элемента и особенности перегонного куба, а также процессы, проходящие в нем. Самый популярный выбор у самогонщиков – открытый огонь, его проще обеспечить. Также для нагрева выбирают ТЭНы, индукционные плиты, парогенераторы

Важное условие, которое нужно обеспечить – безопасность. Поэтому стоит определиться, на что способны и не способны различные устройства для нагрева

Открытый огонь

Самый популярный способ нагрева – открытый огонь. И это не только газовая плита. Куб нагревают на дровах, газовой горелке, печи. В этом методе привлекают такие преимущества как небольшие материальные затраты и доступность. Однако минусы могут перечеркнуть все положительные стороны. В первую очередь, процесс нагревания контролировать сложно, особенно при использовании костра, печи. Утеплить куб невозможно, хотя и не все это делают в любом случае. Это приводит к большой теплопотере. Процесс занимает много времени. Автоматизировать процесс не делается возможным. И самый главный недостаток – опасность и высокий риск возгорания! Стоит помнить, что в работе спиртосодержащие вещества.

ТЭНы

ТЭНы позволяют самогонщику проявить свою фантазию, так как форм и размеров устройств сейчас предостаточно. Также выбор стоит между материалами. Тут специалисты тоже склоняются к нержавейке, возможен выбор в пользу латуни. Плюсов у данного способа нагрева куба предостаточно. Он обеспечивает автоматизацию, возможность легкого управления процессом, возможность утепления. Из недостатков, прежде всего, отмечают высокие затраты на нагрев. Еще один минус – из-за высоких температур в кубе может пригорать бражка.

Индукционная плита

Индукционная плита – редкий и более новый вариант для нагрева. Плита позволяет нагреть большую поверхность куба, делает это более равномерно. Можно использовать брагу с большим содержанием осадков и примесей, не боясь пригорания. Из негативных сторон отмечают высокую стоимость приборов для нагрева. Надежность тоже не на самом высоком уровне

Самым главным недостатком считается важность использования магнитных металлов. То есть обычный алюминий или нержавейка не подойдут

Парогенератор

Парогенератор обычно используют в промышленных условиях. Для того нужна рубашечная пароводяная емкость. Жидкость нагревают ТЭНами. Кроме того, нужно правильно подобрать нужное количество воды, для получения пара, который способен нагреть емкость до 100 градусов. Из плюсов отмечают равномерный нагрев, отсутствие риска подгорания, если используется электрический ТЭН. Однако такое решение будет крайне неудобным. Также необходимо соблюдать дополнительные меры безопасности, которые сполна может обеспечить только крупное производство.

Делаем холодильник

Самым простым вариантом змеевика является медная или стальная трубка, скрученная в спираль. Ее погружают в ведро с холодной водой или снегом, в результате чего спиртовые пары внутри конденсируются и превращаются в самогон. Такую конструкцию достаточно подсоединить к шлангу, идущему от отстойника, а ведро оборудовать сливным краном.

Можно сделать более качественный и современный холодильник с резервуаром. Для змеевика понадобится трубка из нержавейки или меди длиной 1,5-2 м, диаметром 0,8-1,2 см, толщиной стенок около 1 мм. Для резервуара потребуется широкая металлическая (пластиковая) труба с диаметром 7–8 см и 2 заглушки для нее.

Инструкция по изготовлению:

1. Длинную трубку наполнить песком/содой, чтобы исключить прогибы при закручивании. В качестве альтернативы можно залить в нее воду и заморозить.

2. Забить концы деревянными колышками/зажать/заварить, чтобы наполнитель не просыпался.

3. Намотать трубу на гладкий предмет цилиндрической формы (d=3,5 см), соблюдая между витками шаг в 1,2 см.

4. Освободить концы змеевика от колышков/пайки/зажимов, извлечь песок, тщательно промыть водой под сильным напором.

5. Прорезать в широкой трубке (корпусе холодильника) 2 отверстия под ввод и вывод воды в соответствии со схемой, установить в них патрубки.

6. Поместить готовый змеевик в корпус: концы спирали должны выходить наружу. Сверху и снизу снабдить корпус заглушками, прорезав отверстия для вывода змеевика, герметизировать места стыков.

Еще одна версия самодельного охладителя:

Подключают холодильник к сухопарнику (дефлегматору) с помощью силиконового шланга или металлической трубки. При этом отверстие для слива воды должно находиться ближе к отстойнику, а патрубок для ее подачи – дальше.

Простой самогонный аппарат готов. Перед перегонкой браги рекомендуется опробовать его на дистилляции воды.

Ошибка или есть что добавить?

16.02.2019  •  Самогонные аппараты и аксессуары

Перегонка самогона в домашних условиях

Настояли брагу, подключили емкость к аппарату, можно начинать перегонку. Лучше использовать двойную перегонку, которую применяют и во Франции для производства коньяка, и в Латинской Америке (ром), и в Мексике (текила), и в Шотландии (солодовое виски) и т.д. Первая перегонка осуществляется без дробления спирта на части – от браги отделяются все спиртосодержащие части (спирт-сырец). Вторую перегону обязательно нужно проводить с дроблением, то есть разделить дистиллят на фракции: головную, сердце и хвосты. Все эти тонкости описаны в статье об основах самогоноварения.

Напоследок, предлагаю посмотреть небольшой репортаж, в которой Эркин Тузмухамедов, сомелье, автор нескольких пособий по виски и просто большой знаток в алкогольных напитках, наглядно показывает, как обстоят дела в исследуемой в этой статье теме:

Как изготавливать перегонный куб?

Перегонный куб в домашних условиях можно использовать даже простую кастрюлю. Однако нужно учитывать много нюансов. Это обеспечит качество самогона и правильность процесса перегонки. Перегонный куб самогонных аппаратов в промышленных условиях изготавливается с учетом материала, размеров, объема, иногда даже рекомендуемой формы. Очень важным преимуществом куба изготовленного в промышленных условиях является герметичность, которую обеспечить дома сложно. В ход идет даже тесто, но выбор не очень надежный. При самостоятельном изготовлении можно взять подходящую емкость или же изготовить ее самостоятельно из нержавеющих листов. Но тогда потребуется умение обращаться со сварочным аппаратом.

Материалы

Выбор материала очень важен. От него зависит вкус, аромат и безопасность дистиллята. Часто самогонщики берут то, что наиболее доступно. В итоге получается плохой самогон, который способен нанести вред здоровью.

Алюминий используют довольно часто. Особенно если есть ненужный молочный бидон. Однако химики не рекомендуют так рисковать своим здоровьем. При взаимодействии со спиртом выделяются вредные вещества.

Самый подходящий и доступный вариант – нержавеющая сталь. Она не окисляется, никак не влияет на вкусовые качества и аромат, стоимость средняя.

Размеры и объем

Выбор размеров и объема тоже требует внимания. В промышленных условиях дистилляционные аппараты имеют огромные перегонные кубы. В домашних условиях используют куда более скромные объемы.

При изготовлении самогона дома часто берут объем куба в диапазоне 10-50 литров. Больший объем не удобен. А меньший не позволит сделать более 2 литров самогона. Чтобы определить оптимальную емкость используют формулу. Для этого нужно определить желаемое количество полученного самогона.

Формула выглядит так:

V спирта = ((V куба – 25%) – 80%) – 20%

Проценты отнимают из-за определенных правил перегонки. 25% – это часть куба, которая не должна быть заполнена. Известно, что заполнять куб до краев нельзя, чтобы не допустить вытекание пены. 80% – часть браги, которая останется на дне куба и будет непригодна для каких-либо еще действий. Еще 20% – вредные фракции, «головы» и «хвосты». Исходя из формулы, можно сделать вывод, что используя 20 литровую емкость можно получить 2,4 литра спирта.

Выбор емкости

Если возможности самостоятельно сварить куб из нержавеющих листов нет, используют имеющиеся готовые емкости. Или те емкости, которые наиболее доступны для приобретения.

Из чего можно выбирать:

Кастрюля – самый простой и популярный вариант. В этом случае просто подобрать нужный объем и материал

Важно, чтобы емкость была с крышкой. Обеспечить герметичность непросто, но приспособиться можно.
Пивной кег обычно уже достаточно герметичный

Нужно только присоединить нагревательное устройство, сделать нужное количество отверстий. Но есть и один недостаток. Это большой объем. Таких емкостей менее 30 литров нет. Такие размеры не всегда удобны, зато позволяют сделать от 5 литров спирта.
Фляга – наиболее подходящий вариант. Схематически она более удобна и оборудована. В нее помещают примерно 40 литров браги. Большим преимуществом является герметичная крышка. Но материал, используемый для фляги, является главным недостатков – алюминий выделяет опасные вещества.
Скороварка – самый удобный вариант, который нужно минимально дорабатывать. Однако с помощью скороварки получают максимум 1 литра спирта.

Холодильник

Проточный холодильник со змеевиком внутри

Второй необходимый элемент даже самого простого аппарата – это холодильник. Принципиально они могут быть проточными или непроточными (ёмкостными). Проточный холодильник компактный, занимает немного места проще хранить. В его основе лежит спираль из трубки – змеевик, размещённый в герметичной ёмкости, через которую пропускается холодная вода из системы водопровода. Проточный холодильник может быть сделан и прямоточным, это когда охлаждаемая трубка расположена в трубе большего диаметра и между их стенками пропускается вода. В изготовлении такой холодильник проще, но он имеет большие линейные размеры и для его расположения необходима стойка. У проточных холодильников имеется преимущество перед непроточными – они более производительные, то есть достаточно трубки меньшей длины и диаметра, чем в простом емкостном исполнении за счёт постоянства температуры подаваемой охлаждающей воды из водопровода.

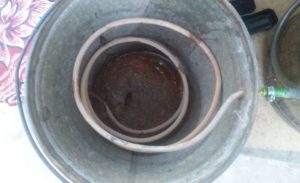

Самодельный непроточный холодильник для самогонного аппарата из ведра

Непроточный холодильник как правило изготавливают на основе какого ни будь бака или канистры объёмом 20 – 30 литров. В него врезают трубку в виде спирали. При перегонке бак заполняют холодной водой и по мере нагревания горячую отчерпывают с верху и подливают прохладную, да это несколько неудобно и не технологично, но зато есть и свои преимущества:

• Изготовить такой холодильник проще всего, можно собрать на «коленках» из подручных материалов;
• При отсутствии водопровода это, наверное, единственный вариант конструкции;
• В зимнее время можно использовать снег или замороженную в пластиковых бутылках воду.

Можно также сделать простой комбинированный вариант, например, взять оцинкованное ведро на 10 литров, врезать в него спираль из трубки и почти под самый верх установить сливной штуцер под шланг. Шланг для подачи холодной воды надо закрепить у дна ведра, например, привязав проволочкой к змеевику. Данная конструкция компактнее за счёт использования проточной воды. Плюс возможна работа и без водопровода, просто почаще придётся сливать и подливать охлаждающую жидкость, ну и помедленнее гнать (меньше нагревать куб), так же можно использовать снег или намороженную в бутылках воду.

Так же необходимо настроить объём подаваемой жидкости, что бы не перелилось через край, если сливной шланг взят недостаточного сечения, да и избыток воды не пойдёт на охлаждение и будет тратиться впустую.

Во время перегонки можно настроить подачу воды экспериментально, получаемый самогон должен быть прохладным ну или слегка тёпленьким, но никак не горячим, если это так, то возможны пропуски из холодильника спиртовых паров. Это недопустимо, так как, во-первых, уменьшается выход продукта, а во-вторых небезопасно, тем более если, нагрев осуществляется на открытом огне.

Перегонный куб

Итак, первый элемент, который мы рассмотрим — это перегонный куб. Перегонный куб — это ёмкость, в которой будет кипеть брага в процессе выгонки самогона. Из чего его можно сделать?

Чаще всего в старых, ещё советских аппаратах встречается куб из алюминия. Перегонный куб делали из фляги или бидона, в которых раньше перевозили молоко. Не рекомендуется использовать такой материал для изготовления самогонного аппарата, потому что алюминий частично вступает в реакцию с различными кислотами и спиртом в браге. Кроме того, что в самогоне появляются ненужные примеси, при частом использовании алюминиевый перегонный куб уже через короткое время начинает течь и выходит из строя.

Эмалированная посуда. Такой материал нейтрален к кислотам и спирту. Если пользоваться аккуратно, не ударять и не царапать, то может прослужить достаточно долго даже при частом использовании. Однако, самогонный аппарат из кастрюли довольно сложно хорошо загерметизировать. Умельцы также научились изготавливать кубы из бачка доильного аппарата для коров, но вряд ли этот вариант будет устраивать горожанина.

Самый надёжный вариант — это пищевая нержавеющая сталь. Такой куб будет служить долго, он не вступает в контакт с брагой, благодаря чему исключены дополнительные вредные примеси в готовом продукте. Однако, кубы из этого материала стоят довольно дорого, и зачастую под видом нержавейки продают обычную оцинкованную сталь, а это тоже не так долговечно.

Можно использовать в качестве куба и медную ёмкость, но как правило, это слишком дорогой вариант для самогонного аппарата.

Объём перегонного куба нужно выбирать согласно тому, в каких объёмах вы собираетесь производить самогон. Оптимально подойдёт для домашних нужд от 25 до 35 литров.
Важный соблюдать одно правило! Никогда не заливайте перегонный куб полностью, необходимо заполнять его примерно на 80%. Это делается в целях безопасности, чтобы при кипении давление в кубе не превысило допустимое и куб не разорвался

При выборе ёмкости для перегонного куба обратите внимание на ширину горловины. Она должна быть достаточно большой, чтобы было удобно заливать брагу и мыть куб после перегонки

Не забывайте также о размере ёмкости. Куб должен помещаться на плиту, быть устойчивым и не мешать доступу ко всему аппарату.

Можно сделать электрический самогонный аппарат. Для него перегонный куб делают из скороварки. У неё небольшой объём, зато есть свои плюсы — не требуется использовать плиту, так как она имеет собственный нагреватель, и она изначально герметична. Потребуется только проделать отверстие в крышке для трубки вывода пара.

Лучше всего подойдёт молочный бидон, желательно из стали. Это самый простой вариант. Только обязательно надо поменять резиновую прокладку под крышкой на силиконовую, потому что спиртовые пары впитывают из резины вредные вещества. Это непременно скажется на качестве, вкусе и запахе готового продукта.

Как это сделать самому: удалить резиновую прокладку, после чего нанести на края крышки силиконовый герметик и оставить высыхать. Повторить несколько раз. На горлышко бидона положить целлофан и закрыть крышку. Продержать таким образом до полного высыхания. Получится отличный силиконовый уплотнитель.
